ATEM SDI Pro ISO

Podrobný popis

Blackmagic Design ATEM SDI Pro ISO je kompaktný live produkčný prepínač so 4 profesionálnymi 3G-SDI vstupmi, vstavaným hardvérovým streamingom, multiview náhľadom, USB webcam výstupom a ISO záznamom všetkých 4 video vstupov. Je určený pre livestreaming, mobilnú produkciu, eventy, rozhovory, firemné vysielanie aj menšie broadcast zostavy.

Kompaktný live switcher s profesionálnymi SDI vstupmi

ATEM SDI Pro ISO ponúka 4 prepínateľné 3G-SDI vstupy s 10-bitovým HD spracovaním a vstavanou synchronizáciou na každom vstupe. Vďaka tomu možno pripojiť viacero kamier alebo zdrojov s rôznymi formátmi a prepínač ich automaticky prispôsobí aktuálnemu výstupnému štandardu.

Vstavaný hardvérový streaming

Zariadenie podporuje priame živé vysielanie cez Ethernet pomocou RTMP protokolu. Streamovať je možné napríklad na YouTube, Facebook, Twitch alebo iné služby po nastavení streamovacieho kľúča v softvéri ATEM Software Control.

ISO záznam pre následnú postprodukciu

Model Pro ISO dokáže nahrávať 5 samostatných video streamov v reálnom čase – čistý záznam zo všetkých 4 SDI vstupov a zároveň programový výstup. Súčasne sa ukladá aj projektový súbor DaVinci Resolve, takže celý live projekt je možné neskôr otvoriť, prestrihnúť, upraviť zvuk alebo farebne doladiť.

USB-C pre záznam, webcam výstup aj ovládanie

USB-C 3.1 Gen 1 port slúži na pripojenie externého disku pre záznam, webcam výstup do počítača, softvérové ovládanie, aktualizácie a pripojenie ovládacieho panela. Vďaka USB webcam režimu sa ATEM SDI Pro ISO v počítači správa ako bežná webkamera a funguje s aplikáciami ako Zoom, Teams, OBS alebo iným video softvérom.

Multiview náhľad na jednom monitore

Prepínač ponúka 10-zobrazeniový multiview náhľad, ktorý zahŕňa Program, Preview, 4 SDI vstupy, Media Player, stav streamovania, stav nahrávania a audio metre. To umožňuje pohodlnú kontrolu celej produkcie na jednom monitore.

Fairlight audio mixer

Integrovaný Fairlight audio mixer pracuje so 6 vstupmi po 2 kanáloch. Každý kanál podporuje zapnutie/vypnutie, Audio-Follow-Video, samostatné nastavenie gainu, meranie úrovní a profesionálne audio nástroje ako kompresor, gate, limiter a 6-pásmový parametrický EQ.

#showmore#

Efekty, keying a grafika

ATEM SDI Pro ISO obsahuje DVE pre obraz v obraze, prechody, 1 upstream keyer, 1 downstream keyer, pokročilý chroma keyer a media player pre grafiku. Media pool podporuje až 20 statických obrázkov s fill a key kanálom vo formátoch PNG, TGA, BMP, GIF, JPEG a TIFF.

Mobilný internet cez USB-C

Pri produkcii v teréne je možné použiť zdieľané mobilné internetové pripojenie cez USB-C pripojený telefón. To je praktické pri streamovaní mimo štúdia alebo ako záložné internetové pripojenie.

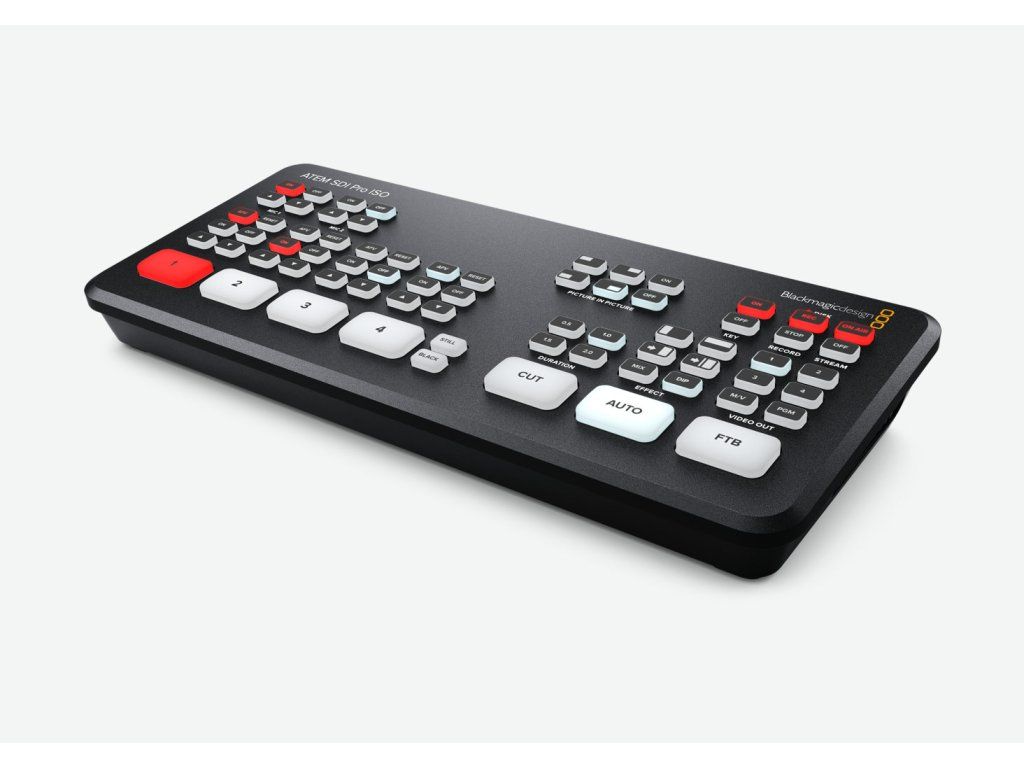

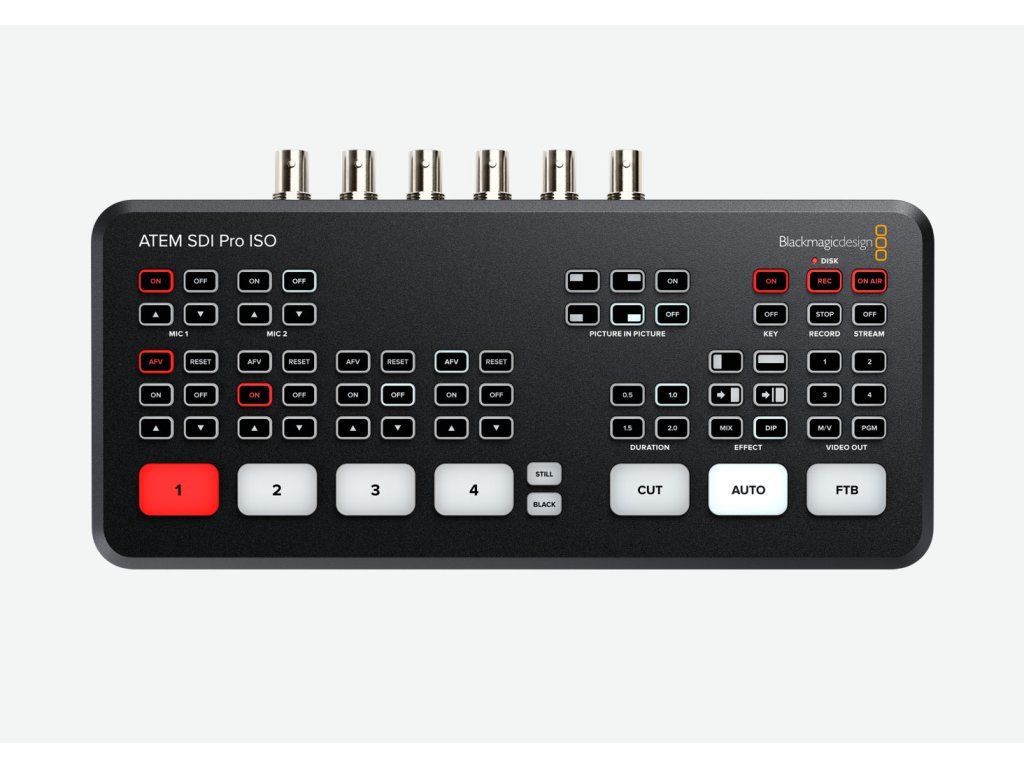

Ovládanie cez panel aj softvér

Zariadenie má vstavaný hardvérový ovládací panel a zároveň podporuje bezplatný ATEM Software Control pre Mac a Windows. Cez Ethernet alebo USB-C možno nastavovať prepínač, audio mixer, streaming, záznam, media pool, efekty aj ďalšie pokročilé funkcie.

Vhodný pre live produkciu a online vysielanie

Blackmagic ATEM SDI Pro ISO je vhodný pre tvorcov obsahu, kostoly, školy, firemné štúdiá, eventové produkcie, podcastové štúdiá, rozhovory, koncerty a akékoľvek menšie viac-kamerové produkcie, kde je potrebná spoľahlivá SDI konektivita, streaming a možnosť následného strihu.

Obsah balenia

• Blackmagic Design ATEM SDI Pro ISO
• externý 12 V DC napájací zdroj
• medzinárodné zásuvkové adaptéry

Blackmagic Design ATEM SDI Pro ISO – Technické špecifikácie

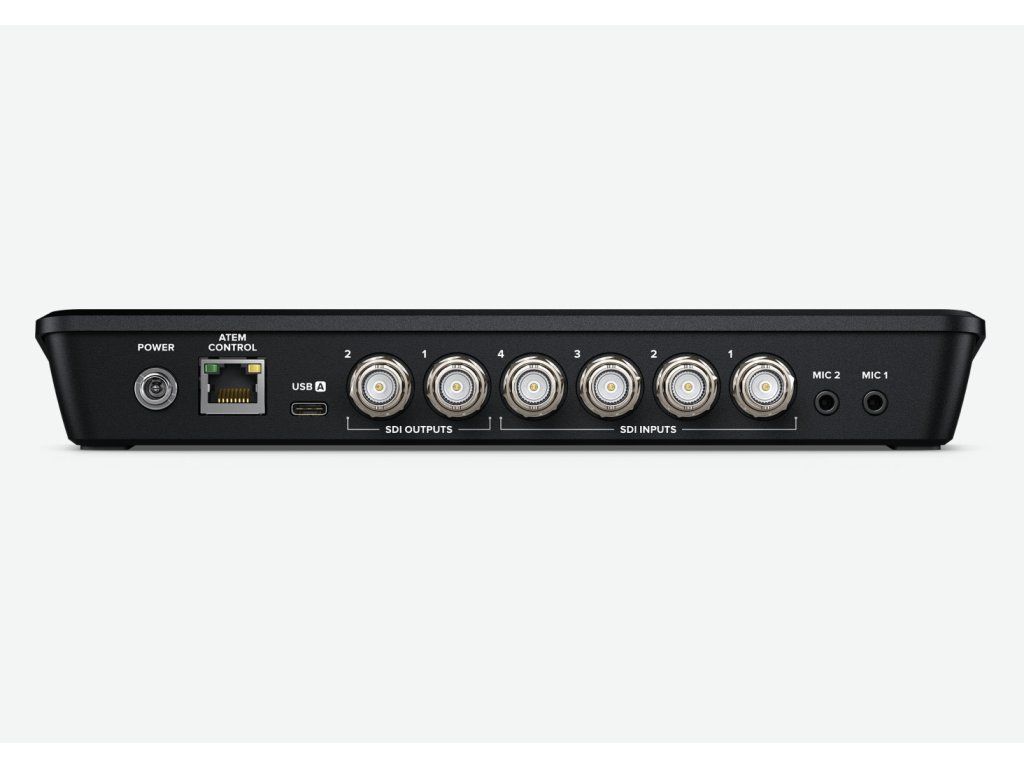

Video vstupy a výstupy

• Celkový počet video vstupov: 4
• SDI video vstupy: 4× 3G-SDI, 10-bit HD, prepínateľné
• Embedded audio na SDI vstupoch: 2 kanály
• Celkový počet výstupov: 3
• Celkový počet AUX výstupov: 2
• SDI programové výstupy: 2
• Re-sync na vstupe: na všetkých 4 SDI vstupoch
• Frame rate a format konverzia: na všetkých 4 SDI vstupoch

Pripojenie

• Ethernet: 10/100/1000 BaseT
• USB-C: 1× USB Type-C 3.1 Gen 1
• USB-C funkcie: záznam na externý disk, webcam výstup, softvérové ovládanie, aktualizácie a panel connection
• Audio vstupy: 2× 3,5 mm stereo mini jack
• Audio výstupy: iba embedded audio
• Timecode konektor: nie

Podporované video štandardy

• 720p50 / 720p59.94 / 720p60
• 1080p23.98 / 1080p24 / 1080p25 / 1080p29.97 / 1080p30
• 1080p50 / 1080p59.94 / 1080p60
• 1080i50 / 1080i59.94 / 1080i60
• Ultra HD štandardy: nie

Video spracovanie

• Vzorkovanie videa: 4:2:2 YUV
• Farebná presnosť: 10-bit
• Farebný priestor: Rec. 709
• Konverzia farebného priestoru: hardvérová v reálnom čase

Keyery a efekty

• Upstream keyer: 1
• Downstream keyer: 1
• Advanced Chroma Keyer: 1
• Linear / Luma keyery: 2
• Transition keyer: DVE
• Počet vrstiev: 5
• Pattern generátor: 1
• Color generátory: 2
• DVE s okrajmi a tieňom: 1

Audio

• Audio mixer: 6 vstupov × 2 kanály
• Audio režimy: On / Off / Audio-Follow-Video pre každý kanál
• Samostatné nastavenie gainu pre každý kanál
• Meranie úrovní a špičiek
• Fairlight nástroje: kompresor, gate, limiter, 6-pásmový parametrický EQ
• Analógový vstup: nevyvážené stereo
• Oneskorenie analógového vstupu: až 8 framov
• Vstupná impedancia: 1,8 kΩ
• Maximálna vstupná úroveň: +6 dBV
• Mic plug-in power: dostupné na oboch 3,5 mm mini jack vstupoch

Streaming

• Priamy livestreaming cez Ethernet
• Podpora RTMP protokolu
• Možnosť zdieľaného mobilného internetu cez USB-C
• Podporované streaming štandardy: až do 1080p60

Záznam

• Priamy záznam videa a audia cez USB-C na externé médium
• ISO video záznam: 4× SDI vstup ako H.264 .mp4 až do 70 Mb/s
• Programový záznam: 1× H.264 .mp4 podľa streamovacej kvality
• Audio záznam: 6× 2-kanálový 24-bit / 48 kHz WAV
• Ukladanie strihu: DaVinci Resolve .drp projektový súbor
• Podporované formáty médií: ExFAT pre Windows/Mac alebo HFS+ pre Mac

Multiview a Media Player

• Multiview: 1× 10 views
• Zobrazenie: Program, Preview, 4 SDI vstupy, Media Player, Streaming Status, Recording Status, Audio Meters
• Multiview video štandard: HD
• Media Player: 1
• Kanály Media Playera: fill a key
• Kapacita Media Pool: 20 statických obrázkov s fill a key
• Podporované formáty obrázkov: PNG, TGA, BMP, GIF, JPEG, TIFF

Ovládanie a softvér

• Vstavaný hardvérový ovládací panel
• ATEM Software Control pre Mac a Windows v balení zdarma
• Podpora voliteľných hardvérových panelov ATEM
• Ovládanie cez Ethernet alebo USB-C
• Aktualizácia softvéru cez USB alebo Ethernet
• Minimálne rozlíšenie monitora pre softvér: 1366 × 768 px

Kompatibilné operačné systémy

• macOS 14.0 Sonoma
• macOS 15.0 Sequoia alebo novší
• Windows 10
• Windows 11

Napájanie

• Napájací zdroj: externý 12 V DC
• Spotreba energie: 36 W

Fyzické parametre

• Rozmery: približne 237,5 × 118,8 × 35 mm
• Hmotnosť: približne 680 g

Prevádzkové podmienky

• Prevádzková teplota: 5 °C až 40 °C
• Skladovacia teplota: -10 °C až 60 °C
• Relatívna vlhkosť: 0 % až 90 %, bez kondenzácie

Ďalšie údaje

• Výrobca: Blackmagic Design
