MultiView 4

Podrobný popis

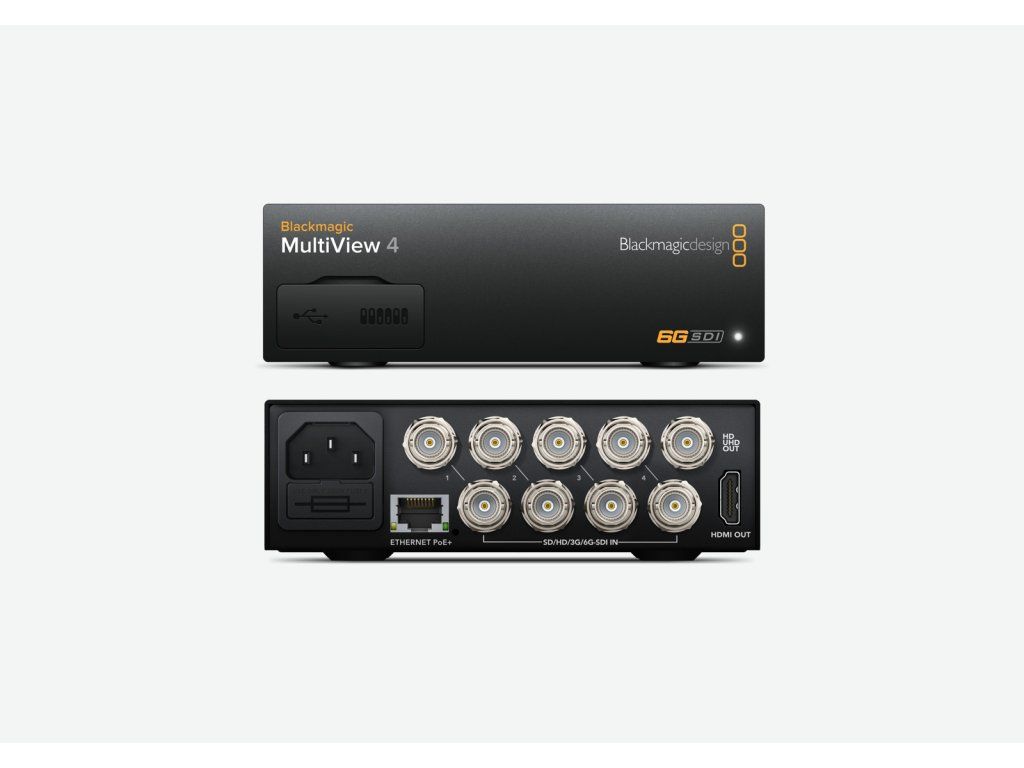

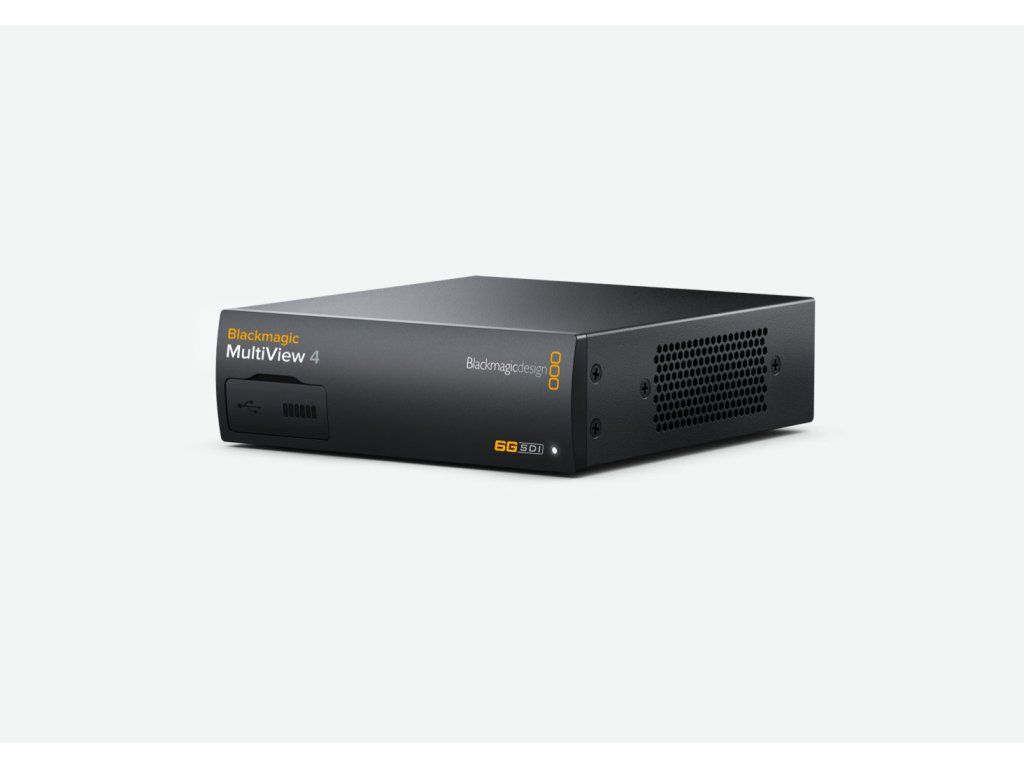

Blackmagic Design MultiView 4 je profesionálny multiviewer určený na súčasné sledovanie štyroch nezávislých SDI video zdrojov na jednom monitore alebo televízore. Ponúka 4× 6G-SDI vstup, SDI a HDMI multiview výstup, podporu SD, HD a Ultra HD signálov až do 2160p30 a praktické monitorovacie nástroje pre štúdiá, réžie aj mobilné produkcie.

Sledovanie štyroch SDI zdrojov na jednom displeji

MultiView 4 zobrazuje štyri nezávislé video vstupy v prehľadnom rozložení 2 × 2. Namiesto použitia viacerých samostatných monitorov tak stačí jeden HD alebo Ultra HD displej, na ktorom možno pohodlne kontrolovať kamery, prehrávače, routre alebo výstupy z ďalších produkčných zariadení.

Podpora SD, HD a Ultra HD signálov

Každý zo štyroch vstupov podporuje SD-SDI, HD-SDI aj 6G-SDI video. Zariadenie dokáže súčasne zobrazovať rozdielne video formáty a snímkové frekvencie vrátane Ultra HD signálov až do 2160p30, čo poskytuje vysokú flexibilitu pri kombinovaní rôznych zdrojov v jednej produkčnej zostave.

Plné rozlíšenie HD náhľadov na Ultra HD monitore

Pri pripojení Ultra HD monitora môže každý zo štyroch náhľadov v rozložení 2 × 2 využívať rozlíšenie 1920 × 1080 pixelov. Výsledkom je mimoriadne ostrý a detailný obraz, ktorý uľahčuje kontrolu kvality signálu, kompozície a technického stavu jednotlivých zdrojov.

Štyri 6G-SDI vstupy s automatickou synchronizáciou

Každý SDI vstup je vybavený plnou frame synchronizáciou, takže možno súčasne sledovať zdroje s rozdielnym formátom alebo snímkovou frekvenciou. Zariadenie automaticky rozpoznáva SD, HD a 6G-SDI signály, čo výrazne uľahčuje zapojenie v živých produkciách a broadcast prostredí.

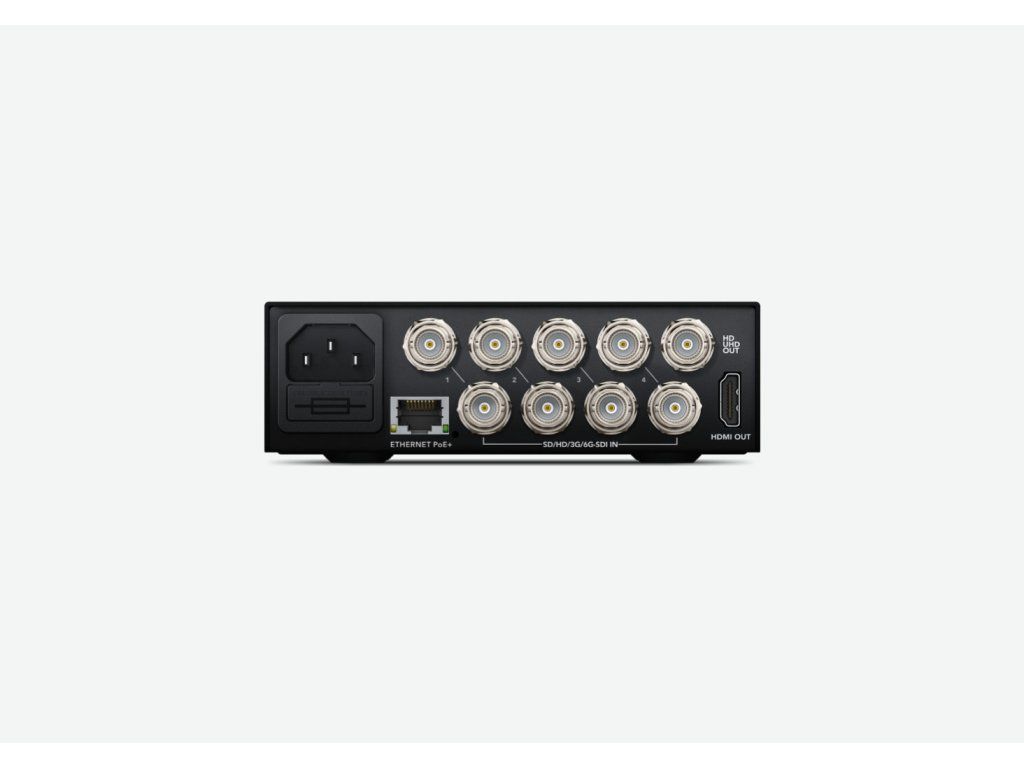

Loop výstupy pre jednoduché zapojenie do existujúcej zostavy

Blackmagic MultiView 4 obsahuje štyri SDI loop výstupy, ktoré umožňujú viesť vstupné signály ďalej do réžie, rekordéra alebo ďalších zariadení. Vďaka reclockingu na SDI výstupoch možno multiviewer zaradiť priamo do signálovej cesty bez potreby samostatného rozbočenia vstupných zdrojov.

HDMI a SDI multiview výstup

Výsledný multiview obraz možno odosielať cez profesionálny SDI výstup alebo cez HDMI Type A výstup. Zariadenie je tak možné pripojiť k broadcast monitoru, televízoru, projektoru alebo Ultra HD displeju podľa potrieb konkrétneho pracoviska.

#showmore#

Monitorovacie nástroje pre profesionálnu produkciu

V každom zobrazení je možné využívať VU audio metre, vlastné označenia zdrojov, tally indikáciu a ďalšie monitorovacie prekrytia. Tieto funkcie pomáhajú operátorovi rýchlo identifikovať jednotlivé vstupy a kontrolovať stav audia aj aktívnych zdrojov počas vysielania alebo záznamu.

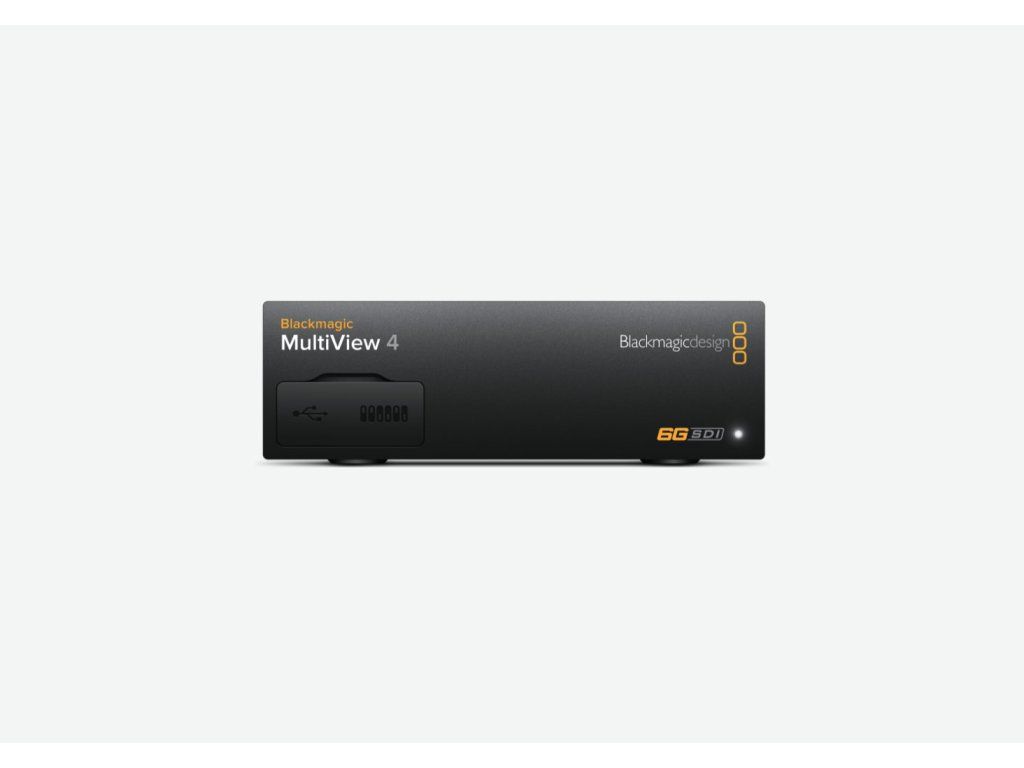

Ovládanie cez Ethernet alebo voliteľný predný panel

Konfigurácia zariadenia prebieha cez RJ45 Ethernet alebo USB 2.0 rozhranie. Pre používateľov, ktorí požadujú priame hardvérové ovládanie, je MultiView 4 kompatibilný s voliteľným panelom Teranex Mini Smart Panel, ktorý dopĺňa tlačidlá, otočný ovládač a 2,2" farebný LCD displej.

Napájanie zo siete alebo cez PoE+

Zariadenie podporuje napájanie zo siete v rozsahu 100 – 240 V AC a zároveň ho možno napájať cez 48 V PoE+ Ethernet pripojenie. To je praktické najmä pri montáži za monitor, do racku alebo na miesta, kde je vhodné obmedziť počet samostatných napájacích káblov.

Kompaktné riešenie pre réžie a live produkciu

Blackmagic Design MultiView 4 je vhodný pre televízne štúdiá, livestreaming, eventové produkcie, mobilné réžie, kamerový monitoring aj kontrolné pracoviská. Vďaka podpore Ultra HD, profesionálnej SDI konektivite a kompaktnému prevedeniu predstavuje flexibilné riešenie na monitoring viacerých video zdrojov na jednej obrazovke.

Obsah balenia

• Blackmagic Design MultiView 4
• welcome wallet s QR kódom na stiahnutie softvéru

Blackmagic Design MultiView 4 – Technické špecifikácie

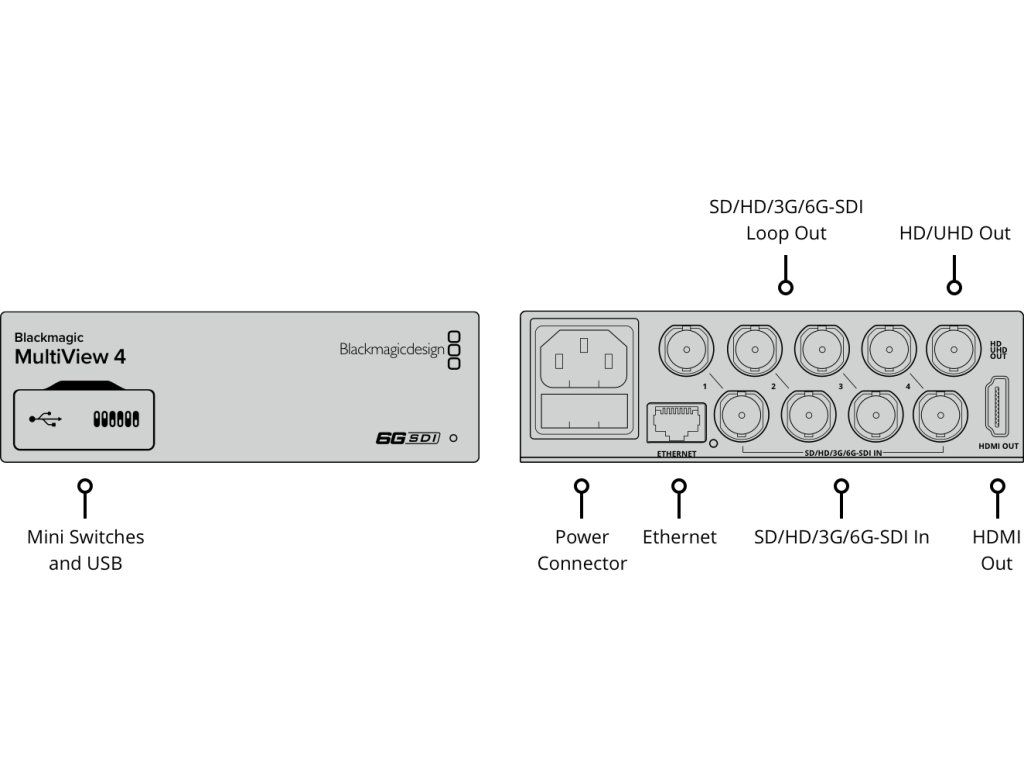

Video vstupy a výstupy

• SDI video vstupy: 4× 10-bit SD-SDI, HD-SDI a 6G-SDI
• SDI loop výstupy: 4×
• SDI multiview výstup: 1× 10-bit HD-SDI / 6G-SDI
• HDMI multiview výstup: 1× HDMI Type A
• Podpora EDID monitora cez HDMI výstup
• Referenčný vstup: nie

SDI rozhranie

• Podporované SDI rýchlosti: 270 Mb/s, 1,5G, 3G a 6G
• Reclocking: na všetkých SDI výstupoch
• Automatická detekcia: SD, HD a 6G-SDI
• Súčasné zobrazenie SD, HD a Ultra HD zdrojov: áno

Podporované vstupné video štandardy

• SD: 525i59.94 NTSC, 625i50 PAL
• 720p50 / 720p59.94 / 720p60
• 1080i50 / 1080i59.94 / 1080i60
• 1080p23.98 / 1080p24 / 1080p25 / 1080p29.97 / 1080p30
• 1080p50 / 1080p59.94 / 1080p60
• 1080PsF23.98 / 1080PsF24 / 1080PsF25 / 1080PsF29.97 / 1080PsF30
• 2K DCI: 2Kp23.98 / 2Kp24 / 2Kp25 / 2KPsF23.98 / 2KPsF24 / 2KPsF25
• Ultra HD: 2160p23.98 / 2160p24 / 2160p25 / 2160p29.97 / 2160p30
• 4K DCI: 4Kp24

Výstupné video štandardy

• HD výstup cez SDI a HDMI: 1080i50 / 1080i59.94
• Ultra HD výstup cez SDI a HDMI: 2160p25 / 2160p29.97

Video a audio spracovanie

• SDI vzorkovanie videa: 4:2:2
• Farebná presnosť: 10-bit 4:2:2
• Farebný priestor: YUV
• Audio vzorkovanie: 48 kHz / 24-bit
• Audio metre: VU meter pre každý náhľad
• Podpora SDI metadát: SMPTE 352M

Multiview zobrazenie

• Počet súčasne zobrazovaných zdrojov: 4
• Rozloženie obrazu: 2 × 2
• Podporované displeje: HD a Ultra HD
• Rozlíšenie jednotlivého náhľadu pri Ultra HD výstupe: Full HD 1920 × 1080
• Monitorovacie prekrytia: vlastné označenia zdrojov, audio metre, tally a ďalšie stavové informácie

Ovládanie a softvér

• Konfigurácia: RJ45 Ethernet alebo USB 2.0
• Aktualizácia interného softvéru: USB 2.0 alebo Ethernet
• Softvérové ovládanie: Blackmagic MultiView software pre Mac a Windows
• Vstavaný ovládací panel: nie
• Voliteľné ovládanie: Teranex Mini Smart Panel s 2,2" LCD displejom

Napájanie

• Napájací vstup: 100 – 240 V AC
• Napájanie cez Ethernet: 48 V DC PoE+
• Spotreba energie: 16 W
• Ochrana nastavení pri výpadku napájania: áno

Prevádzkové podmienky

• Prevádzková teplota: 0 °C až 40 °C
• Skladovacia teplota: -20 °C až 45 °C
• Relatívna vlhkosť: 0 % až 90 %, bez kondenzácie

Ďalšie údaje

• Výrobca: Blackmagic Design
• Názov produktu: Blackmagic MultiView 4
• Objednávací kód: W-MVW-02
• Záruka výrobcu: 3 roky
